Dimensionamento Técnico de Talhas Elétricas: Especificação Correta

A especificação adequada de talhas elétricas constitui processo técnico complexo que vai muito além da simples definição de capacidade de carga. Engenheiros e especificadores devem considerar múltiplas variáveis interrelacionadas que influenciam diretamente no desempenho, segurança e vida útil dos equipamentos selecionados.

Erros no dimensionamento podem resultar em falhas prematuras, custos operacionais elevados ou inadequação funcional que compromete a eficiência produtiva. Dominar os fundamentos técnicos e metodologias de cálculo é essencial para profissionais responsáveis pela seleção destes equipamentos críticos em aplicações industriais.

Análise de Cargas e Fatores de Segurança

O dimensionamento correto inicia-se com análise detalhada das cargas a serem movimentadas, considerando não apenas o peso nominal dos materiais, mas também fatores dinâmicos que amplificam as solicitações sobre os componentes. As cargas dinâmicas durante aceleração e desaceleração podem ser 20% a 50% superiores às cargas estáticas, dependendo da velocidade de operação e características da carga.

O fator de serviço (duty factor) representa parâmetro fundamental que relaciona a capacidade nominal da talha com as condições reais de operação. Equipamentos destinados a operação ocasional podem utilizar fatores próximos a 1,0, enquanto aplicações intensivas requerem fatores entre 1,25 e 2,0 para garantir confiabilidade adequada.

A classificação FEM (Fédération Européenne de la Manutention) estabelece grupos de trabalho que combinam frequência de operação com distribuição de cargas, facilitando a seleção apropriada. Aplicações em grupos M6 a M8 demandam equipamentos robustos dimensionados para operação contínua com cargas próximas à capacidade nominal.

A consideração de cargas excepcionais, como rajadas de vento em aplicações externas ou impactos durante movimentação de materiais irregulares, pode exigir fatores de segurança adicionais que influenciam significativamente no dimensionamento final.

Parâmetros Operacionais e Performance

A velocidade de elevação constitui parâmetro crítico que impacta diretamente na produtividade e dimensionamento do sistema motriz. Velocidades mais elevadas requerem maior potência instalada e sistemas de controle mais sofisticados para garantir precisão no posicionamento da carga.

A altura de elevação influencia no dimensionamento do tambor, especificação do cabo de aço e potência necessária para vencer perdas por atrito nos sistemas de redução. Aplicações com grandes alturas podem exigir sistemas de cabo múltiplo ou configurações especiais de polias para otimizar o desempenho.

Segundo diretrizes da Associação Brasileira de Normas Técnicas, a especificação deve considerar também parâmetros como aceleração máxima, precisão de posicionamento e suavidade operacional, especialmente em aplicações que movimentam cargas sensíveis ou de alto valor.

A integração com sistemas de automação pode demandar características específicas como encoders de posição, interfaces de comunicação industrial e capacidade de operação sincronizada com outros equipamentos da linha produtiva.

Dimensionamento do Sistema Motriz

O cálculo da potência necessária deve considerar múltiplos fatores além do simples içamento da carga nominal. As perdas por atrito nos rolamentos, eficiência do sistema de redução e perdas elétricas no motor influenciam significativamente na potência total requerida.

A seleção do motor adequado envolve análise do regime de trabalho, considerando ciclos de carga, frequência de partidas e condições ambientais de operação. Motores dimensionados para trabalho intermitente (S3) apresentam maior potência específica comparados aos de trabalho contínuo (S1), mas requerem períodos de resfriamento entre ciclos intensivos.

O sistema de redução deve ser dimensionado considerando não apenas o torque nominal, mas também os picos de torque durante aceleração e frenagem. Redutores planetários oferecem maior compacidade e eficiência para aplicações de alta performance, enquanto sistemas de engrenagens cilíndricas são mais econômicos para aplicações convencionais.

Empresas especializadas em soluções para movimentação de cargas industriais utilizam softwares específicos que consideram simultaneamente todos estes parâmetros para otimizar o dimensionamento do conjunto motriz.

Especificação de Componentes Mecânicos

O cabo de aço representa componente crítico que deve ser especificado considerando não apenas a carga de trabalho, mas também fatores como número de camadas no tambor, raio de curvatura mínimo e vida útil esperada. A seleção inadequada pode resultar em falhas prematuras com graves consequências de segurança.

O tambor deve ser dimensionado considerando o diâmetro adequado para o cabo especificado, tipicamente entre 20 e 30 vezes o diâmetro do cabo para garantir vida útil adequada. O comprimento do tambor é determinado pela altura de elevação e configuração do sistema de cabos.

Os sistemas de freio devem ter capacidade suficiente para sustentar com segurança 150% da carga nominal com o motor desenergizado, conforme exigências normativas. A seleção entre freios eletromagnéticos, hidráulicos ou mecânicos depende da aplicação específica e requisitos de segurança.

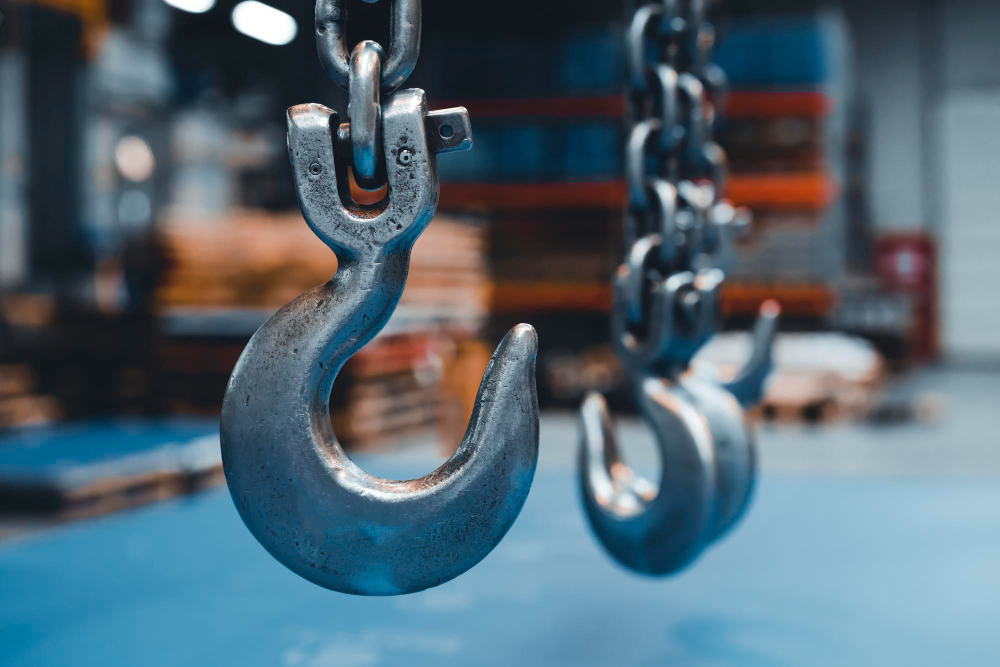

O gancho e acessórios de elevação devem ser especificados conforme as características das cargas a serem movimentadas, considerando fatores como temperatura, ambiente corrosivo e necessidades especiais de fixação.

Talhas Elétricas: Considerações Ambientais e Operacionais

As condições ambientais exercem influência determinante na especificação técnica da talha elétrica. Temperaturas extremas podem exigir motores com isolamento especial, aquecedores para evitar condensação ou sistemas de refrigeração auxiliar.

Ambientes corrosivos demandam tratamentos superficiais especiais, vedações adequadas e materiais resistentes à corrosão. A classificação de proteção IP deve ser especificada conforme o grau de exposição a água e particulados presentes no ambiente operacional.

Aplicações em atmosferas potencialmente explosivas requerem equipamentos certificados conforme normas específicas, com componentes à prova de explosão e procedimentos especiais de instalação e manutenção.

A vibração e ruído podem ser fatores limitantes em aplicações próximas a áreas administrativas ou equipamentos sensíveis, exigindo especificação de sistemas com isolamento vibroacústico adequado.

Metodologias de Cálculo e Ferramentas

O dimensionamento técnico moderno utiliza ferramentas computacionais que permitem análise simultânea de múltiplas variáveis e otimização do conjunto especificado. Softwares especializados incorporam bases de dados de componentes e algoritmos validados que aceleram o processo de especificação.

A simulação dinâmica permite verificar o comportamento do sistema sob diferentes condições operacionais, identificando potenciais problemas antes da fabricação. Análises de elementos finitos podem ser aplicadas para verificar tensões em componentes críticos ou estruturas de suporte.

A validação experimental através de protótipos ou testes em campo confirma os cálculos teóricos e permite ajustes finos na especificação final. Esta abordagem é especialmente importante em aplicações críticas ou inovadoras onde a experiência prévia é limitada.

Conformidade Normativa e Regulamentações

A especificação deve atender rigorosamente às normas técnicas aplicáveis, incluindo ABNT NBR 8400 para equipamentos de elevação e Normas Regulamentadoras do Ministério do Trabalho. O cumprimento destes requisitos não apenas garante segurança operacional, mas também facilita processos de certificação e aprovação.

A documentação técnica completa, incluindo memoriais de cálculo, certificados de materiais e procedimentos de teste, constitui elemento fundamental para rastreabilidade e conformidade regulamentar.

Considerações Finais

O dimensionamento técnico adequado de talhas elétricas requer conhecimento aprofundado que combina fundamentos teóricos com experiência prática em aplicações industriais. A abordagem sistemática e utilização de ferramentas apropriadas resulta em especificações otimizadas que equilibram performance, segurança e economia.

O investimento em especificação criteriosa representa economia significativa ao longo da vida útil do equipamento, evitando problemas operacionais e custos desnecessários de manutenção. Profissionais que dominam estas metodologias contribuem decisivamente para o sucesso de projetos industriais e competitividade organizacional.
